In breve, l’ecoscandaglio traduce gli echi in una lettura utile del fondale
- Il trasduttore invia impulsi sonori e legge il tempo impiegato dall’eco per tornare indietro.
- Più la frequenza è alta, più l’immagine è definita; più è bassa, più cresce la capacità di lettura in profondità.
- Il display non mostra una foto del mare: mostra un’interpretazione dei ritorni sonar.
- Installazione, angolo del trasduttore, velocità e settaggi contano almeno quanto il modello scelto.
- CHIRP, DownScan e SideScan non fanno la stessa cosa: servono a esigenze diverse.

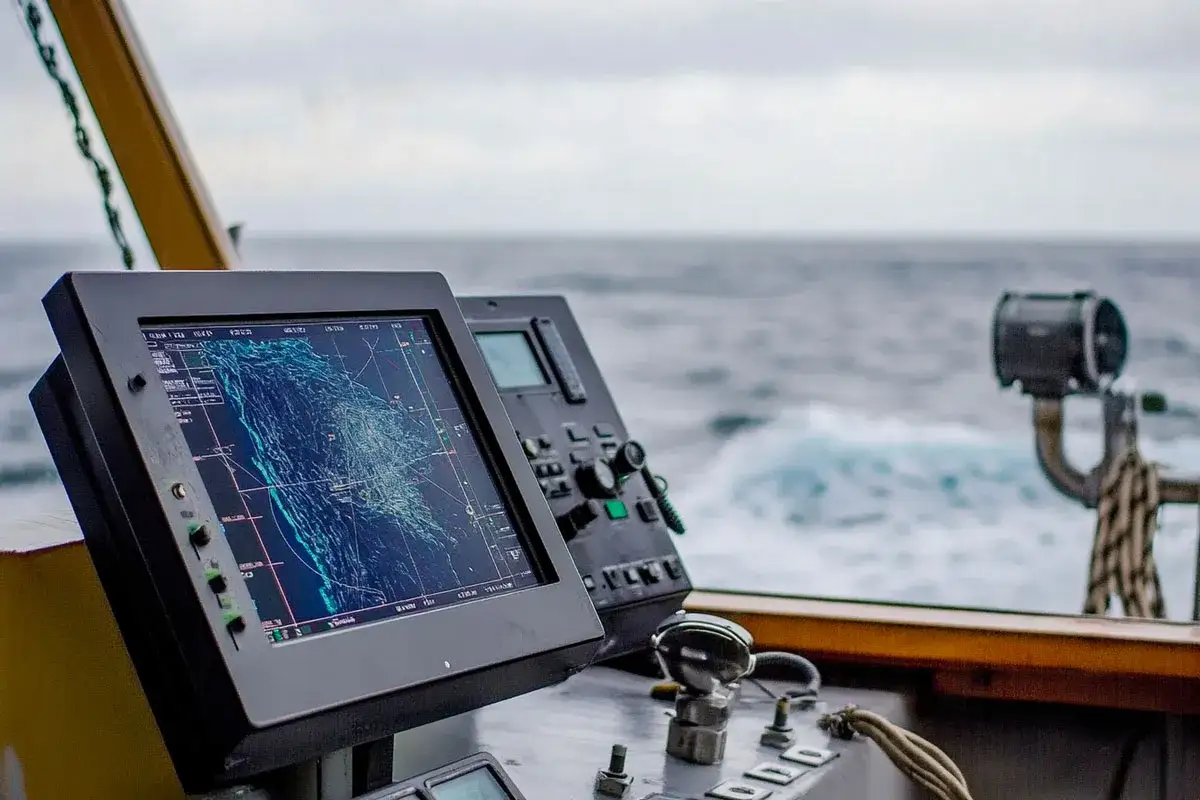

Come un'onda sonora diventa profondità leggibile
Io parto sempre da un’idea semplice: l’ecoscandaglio non misura la profondità con la vista, ma con il tempo. Il trasduttore trasforma un impulso elettrico in un’onda sonora, la manda nell’acqua e ascolta l’eco che ritorna quando l’onda incontra fondale, pesci, relitti o strutture sommerse.Lo strumento calcola la distanza dal tempo di ritorno del segnale. In pratica, più l’eco torna in fretta, meno acqua c’è sotto la barca. Questo è il motivo per cui un ecoscandaglio ben installato può essere molto preciso, mentre uno montato male restituisce letture instabili o intermittenti.
Conta anche l’ampiezza del cono sonar, cioè l’area coperta dal fascio. Un cono stretto legge con più dettaglio la zona sotto la barca; uno più ampio copre una porzione maggiore di acqua ma sacrifica parte della precisione. È il primo compromesso reale da tenere a mente quando si parla di funzionamento dell’ecoscandaglio.
Da qui si capisce anche un punto che spesso viene sottovalutato: lo strumento non “vede” il pesce, interpreta un ritorno di energia. È una differenza importante, perché spiega perché due letture simili possono raccontare situazioni diverse. La qualità del segnale, il tipo di fondale e il movimento dell’imbarcazione influenzano il risultato finale, ed è proprio questo che rende fondamentale saper leggere il display, non solo accenderlo.

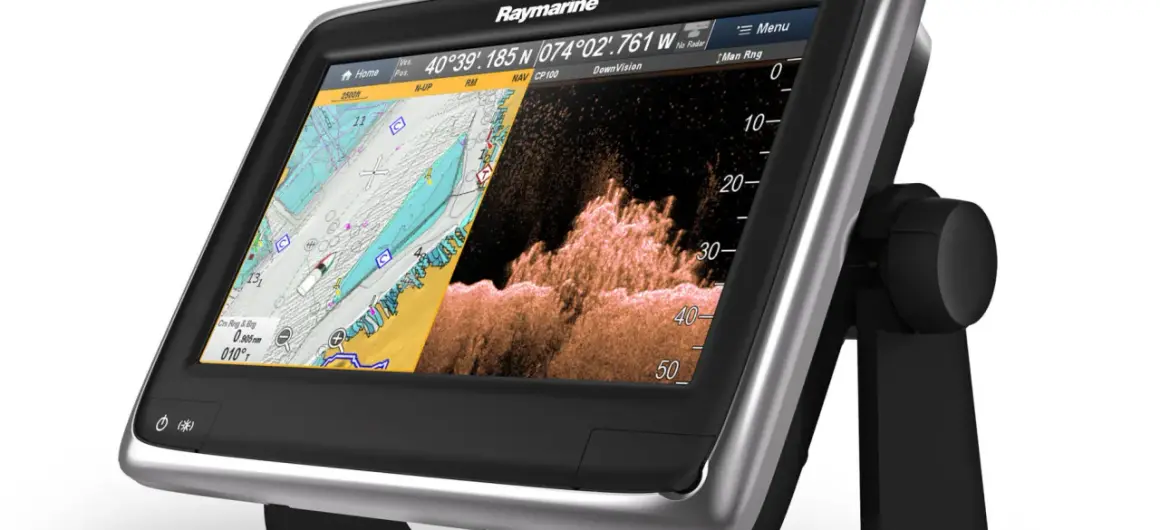

Come leggere fondo, pesci e strutture sul display
Una volta capito il principio, il passo utile è leggere bene ciò che appare sullo schermo. Qui entrano in gioco sensibilità, range, frequenza e velocità della barca: se uno di questi elementi è fuori assetto, l’immagine perde senso.
Profondità e profilo del fondo
La linea del fondale è il riferimento principale. Se il ritorno è forte, il fondo tende a essere disegnato in modo più deciso; se è debole o irregolare, spesso siamo davanti a fango morbido, vegetazione o acqua molto turbolenta. Non è una regola assoluta, ma è un indizio affidabile quando si osserva il display con continuità.
Bersagli sospesi e archi
I pesci vengono spesso rappresentati come archi o simboli automatici, ma io consiglio di non fidarsi ciecamente delle icone. L’arco nasce perché il bersaglio entra ed esce dal cono sonar mentre la barca avanza. Se la velocità è alta o il settaggio non è corretto, l’arco si appiattisce o sparisce.
Leggi anche: Binocolo 10x50 in barca - Guida alla scelta definitiva
Termoclino, alghe e relitti
Un termoclino è uno strato d’acqua con caratteristiche diverse, spesso riconoscibile come una fascia più marcata o rumorosa. Anche vegetazione, massi e relitti cambiano il modo in cui l’eco ritorna. In pesca questo conta molto, perché non tutto ciò che compare sul display è un pesce: spesso è il contesto che lo ospita.
Quale tecnologia cambia davvero la resa
Qui la confusione è facile, soprattutto perché i nomi commerciali si assomigliano. Per orientarsi, io separo sempre la tecnologia di base dalla funzione di imaging: non servono tutte le opzioni in ogni uscita, ma ciascuna ha un ruolo preciso.
| Tecnologia | Cosa mostra | Punti forti | Limiti | Quando conviene |
|---|---|---|---|---|
| Tradizionale 2D | Fondale e bersagli sotto la barca | Semplice, immediata, affidabile | Meno dettaglio sulle strutture laterali | Uso generale, navigazione e pesca di base |
| CHIRP | Eco su una banda di frequenze | Separazione dei bersagli migliore, immagine più pulita | Serve trasduttore compatibile | Quando vuoi più dettaglio senza complicare troppo il sistema |
| DownScan o imaging verticale | Ciò che c’è sotto la barca con effetto più “fotografico” | Ottimo per leggere strutture e profilo del fondo | Area stretta, meno utile come visione di ricerca ampia | Ricerca di ostacoli, massi, relitti e cambi di fondo |
| SideScan | Area a lato dell’imbarcazione | Copre una fascia larga e accelera la ricerca | Non sostituisce il 2D per la lettura diretta sotto lo scafo | Quando cerchi strutture o pesce su un’area più ampia |
Nei modelli tradizionali si incontrano spesso frequenze come 50, 77, 83 e 200 kHz; nei sistemi di imaging laterale e verticale si sale molto di più, con valori intorno a 455 o 800 kHz. Sono numeri utili non per fare teoria, ma per ricordare la regola che conta: frequenza più alta, immagine più nitida ma meno profondità utile.
CHIRP non è magia, è una scansione di frequenze su una banda più ampia rispetto a un singolo tono. In pratica aiuta a separare meglio i bersagli vicini e a rendere il segnale meno confuso. A quel punto resta chiaro perché due ecoscandagli non rendono affatto la stessa immagine, anche se sulla carta sembrano simili.
Gli errori che falsano la lettura più spesso
Quando un ecoscandaglio sembra “sbagliare”, nella maggior parte dei casi il problema non è il sensore in sé, ma il contesto in cui lavora. Le cause tipiche sono ripetitive e si possono ridurre con un controllo ordinato.
- Trasduttore montato in una zona turbolenta o vicino a spruzzi e bolle. L’acqua aerata rompe il segnale.
- Angolo di montaggio non parallelo allo scafo. Bastano pochi gradi per spostare il cono e perdere il fondo.
- Sensibilità troppo alta. Il display diventa un muro di disturbi e sembra “vedere” più di quanto vede davvero.
- Range impostato male. Se cerchi 80 metri quando il fondo è a 12, la lettura diventa meno intuitiva.
- Interferenze con altri strumenti o con più trasduttori attivi sulla stessa rete.
- Velocità eccessiva per la configurazione scelta. Alcune letture restano solide solo fino a un certo passo dell’imbarcazione.
Qui la regola è molto semplice: prima elimino i problemi meccanici, poi tocco i settaggi. Se il trasduttore è installato male, nessuna regolazione software trasforma un segnale sporco in un segnale buono. A quel punto ha poco senso inseguire il modello più sofisticato, perché il limite vero è già a bordo.
Come scegliere il trasduttore giusto per la tua barca
La scelta davvero sensata parte dallo scafo e dall’uso, non dal catalogo. Un ecoscandaglio economico ma ben abbinato alla barca rende più di un sistema costoso installato in fretta o con il trasduttore sbagliato.
| Scenario | Scelta più sensata | Cosa privilegiare | Quando evitare quella soluzione |
|---|---|---|---|
| Barca piccola per lago o costa breve | 2D con trasduttore semplice | Facilità d’uso, costo contenuto, lettura immediata | Quando vuoi immagini molto dettagliate delle strutture laterali |
| Pescatore che cerca strutture e spot | CHIRP con imaging | Separazione dei bersagli e dettaglio del fondale | Se il budget è limitato e usi lo strumento solo per la profondità |
| Uscite in acque più profonde | Trasduttore con buona potenza RMS | Penetrazione del segnale e ritorno affidabile | Se navighi quasi sempre in bassi fondali |
| Scafo dove non vuoi forare o complessità alta | Installazione esterna o in-hull, se compatibile | Praticità e minore invasività | Se ti serve il massimo della resa ad alta velocità |
Io guardo sempre tre cose prima di scegliere: compatibilità tra trasduttore e unità principale, tipo di scafo e profondità reali in cui si naviga. Se uno di questi tre elementi non torna, la spesa si paga due volte: una al momento dell’acquisto e una quando ci si accorge che il sistema non lavora come previsto.
La potenza, espressa in watt RMS, aiuta quando l’acqua è profonda o non perfetta. Non è però una scorciatoia universale: un trasduttore potente ma montato male resta meno utile di un sistema più semplice, ma installato con attenzione.
I dettagli che separano una lettura pulita da una confusa
Quando devo rendere affidabile un ecoscandaglio, controllo sempre questi punti prima di pensare a un upgrade costoso:
- Il trasduttore è pulito, senza incrostazioni o alghe.
- La staffa o il passaggio scafo sono allineati con il fondo e non con una scia turbolenta.
- Il gain non è esagerato e il range è vicino alla profondità reale.
- La lettura viene verificata a bassa velocità, poi in navigazione normale.
- Se il sistema è in rete, non ci sono impostazioni che si disturbano a vicenda.
Su molte barche il salto di qualità non arriva dal passaggio a un modello enorme, ma da un’installazione più pulita e da una taratura paziente. Se tieni insieme questi elementi, l’ecoscandaglio diventa uno strumento molto concreto per navigare e pescare con più consapevolezza, non un display pieno di numeri difficili da fidarsi.
