I simboli nautici non servono a “riempire” la carta: comprimono in pochi segni ciò che in mare decide se una rotta è tranquilla o rischiosa. In questo articolo spiego come leggerli, quali gruppi contano davvero, come cambiano tra carta cartacea ed elettronica e quali errori evitano più spesso i problemi in navigazione.
Le informazioni essenziali per leggere una carta nautica con sicurezza
- La legenda standard si basa sulle specifiche IHO e, in Italia, sulla 1111 INT 1 dell’Istituto Idrografico della Marina.
- Le famiglie di segni più importanti sono profondità, fondale, ostacoli, boe, fari, aree vietate e servizi di bordo costa.
- Un simbolo va letto insieme a scala, datum delle profondità e data di aggiornamento della carta.
- Sulle carte elettroniche la simbologia segue gli stessi principi, ma il display può nascondere o mettere in evidenza dettagli diversi.
- La verifica finale resta sempre la stessa: rotta, margine di sicurezza e aggiornamenti recenti.
Perché questi segni contano davvero in mare
Quando navigo, considero la carta come un linguaggio di rischio e di decisione. Un relitto, una secca, una boa laterale o un limite di area protetta non sono dettagli grafici: sono informazioni che cambiano il comportamento della barca, il margine di sicurezza e perfino il lato corretto del canale da seguire.
Il punto spesso frainteso è questo: il simbolo non dice solo che cosa c’è, ma anche come devo interpretarlo. Un numero di profondità non garantisce il passaggio con il mio pescaggio; una boa non è un oggetto isolato, ma parte di una logica di segnalamento; una linea tratteggiata può indicare un limite, una rotta o una discontinuità che ha senso solo se letta nel contesto giusto.
Per questo la simbologia cartografica è utile soprattutto a chi vuole decidere bene in poco tempo, senza affidarsi all’istinto. E proprio da qui conviene partire: capire come la legenda è organizzata, perché è il modo più rapido per non leggere la carta “a vista”.
Come è organizzata la legenda ufficiale
La struttura della legenda non è casuale. Le specifiche internazionali dell’IHO separano i contenuti in grandi famiglie, così il navigante può trovare più in fretta ciò che gli serve e confrontare simboli diversi senza ambiguità. In Italia, il riferimento pratico è la carta 1111 INT 1: io la considero il dizionario da tenere vicino quando una sigla o un segno non sono immediati.
| Gruppo | Cosa include | Perché è importante |
|---|---|---|
| Generalità | Numerazione carta, note marginali, direzioni, distanze, riferimenti di base | Ti dice come leggere il foglio prima ancora di guardare il mare |
| Topografia | Coste, rilievi, edifici, punti cospicui, porti e strutture a terra | Serve per riconoscere la costa e fissare un allineamento visivo |
| Idrografia | Profondità, natura del fondale, scogli, relitti, ostacoli, installazioni offshore | È la parte che incide direttamente sulla sicurezza del passaggio |
| Segnalamenti e servizi | Fari, fanali, boe, segnali di nebbia, radioassistenze, servizi portuali | Aiuta a orientarsi e a capire dove sta il corridoio navigabile |
La logica è semplice: prima inquadro la famiglia del simbolo, poi leggo il dettaglio. Questo piccolo passaggio evita molta confusione, soprattutto quando la carta è affollata o quando un’app seppellisce i segni sotto troppi livelli di visualizzazione. Da qui vale la pena guardare i simboli che incontro più spesso quando pianifico o conduco una rotta.

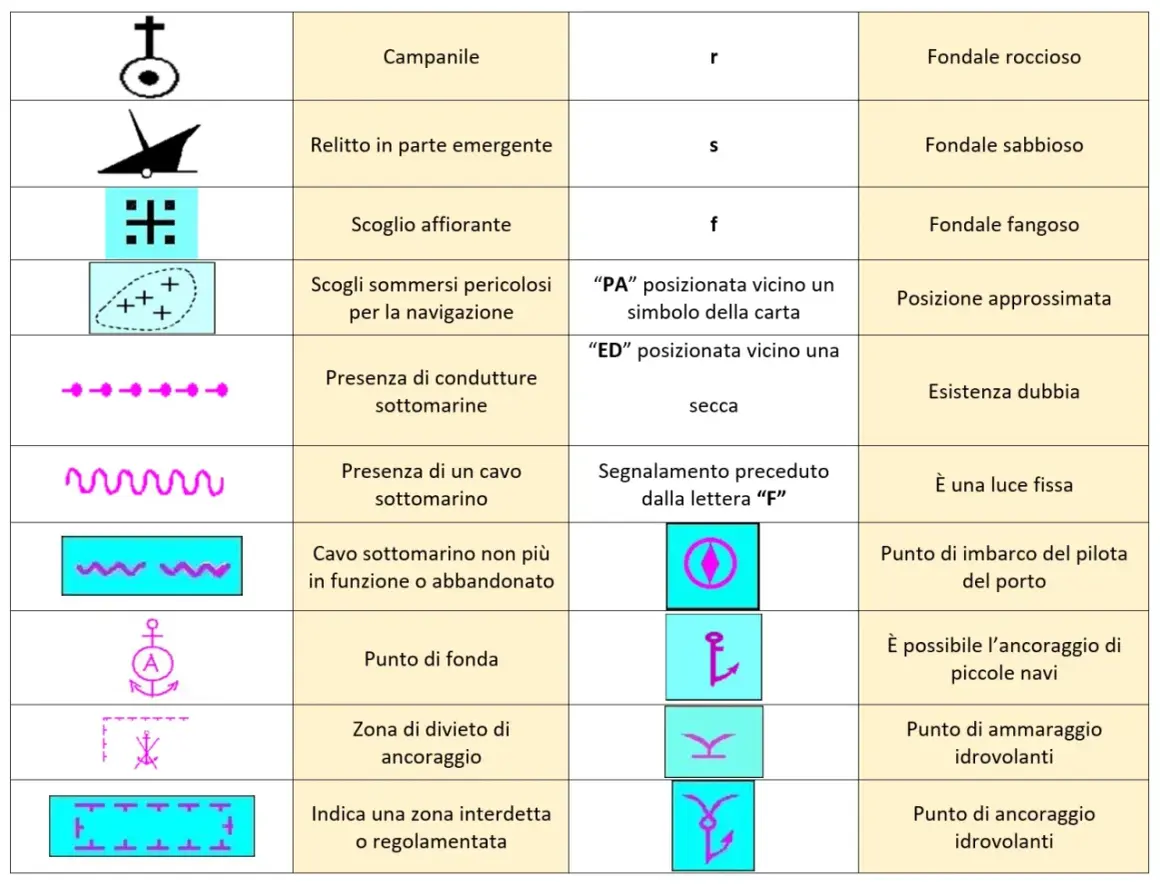

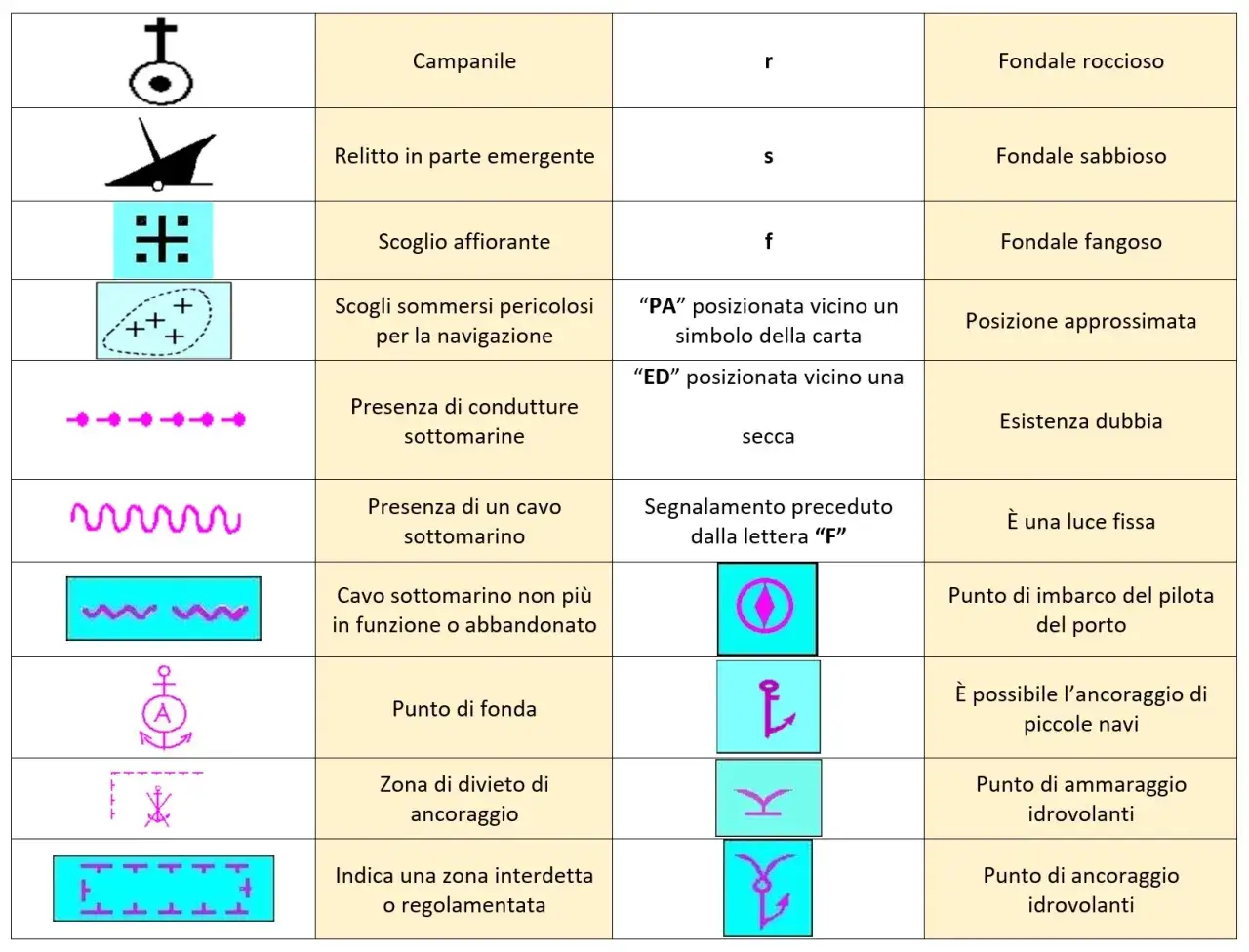

I simboli che incontro più spesso e come li leggo
Ci sono alcuni segni che, nella pratica, ritornano sempre. Se li padroneggi, capisci già una grande parte della carta senza dover consultare ogni volta la legenda completa.
| Tipo di segno | Lettura pratica | Attenzione a |
|---|---|---|
| Profondità e batimetriche | I numeri indicano il fondale in quel punto; le linee uniscono uguali profondità | Non confondere la profondità letta con il margine reale sotto la chiglia |
| Natura del fondale | Indica se il fondo è sabbioso, fangoso, roccioso o misto | Conta molto per l’ancoraggio e per la tenuta dell’ormeggio |
| Scogli, relitti e ostacoli | Segnalano un pericolo fisso o semi-fisso | Verifica se l’oggetto è emergente, sommerso o coperto da un certo pescaggio |
| Boe e fanali | Marcano canali, pericoli, allineamenti o zone da evitare | Va letta anche la loro funzione, non solo la forma o il colore |
| Fari e settori luminosi | Aiutano a riconoscere la costa di notte e a capire dove passa il settore utile | Controlla portata, caratteristiche della luce e eventuali settori colorati |
| Aree e limiti | Rappresentano zone vietate, riserve, canali, rotte consigliate o limiti amministrativi | Qui l’errore non è solo nautico: può diventare anche regolamentare |
La mia regola è brutale ma efficace: se un simbolo può cambiare la rotta o ridurre il margine di sicurezza, allora va letto due volte. Questa stessa attenzione vale ancora di più quando passo al display elettronico, perché la logica visiva cambia anche se il contenuto di fondo resta simile.
Carta cartacea ed elettronica non parlano esattamente allo stesso modo
Le carte elettroniche si basano sugli ENC, cioè sui dati vettoriali della carta nautica digitale; l’ECDIS è il sistema che li mostra e li interpreta a bordo. Il principio di fondo è lo stesso della carta tradizionale, ma il modo in cui i dati vengono resi visibili può cambiare molto: livelli attivi, zoom, filtri, allarmi e impostazioni di sicurezza influenzano ciò che vedo sullo schermo.
| Aspetto | Carta cartacea | Carta elettronica |
|---|---|---|
| Presentazione | Fissa, completa, leggibile tutta insieme | Modulare, dipendente da zoom e layer |
| Aggiornamento | Richiede correzioni e revisioni esplicite | Può essere aggiornabile con dati nuovi, ma solo se il sistema è mantenuto bene |
| Simbologia | Più vicina alla legenda stampata | Seguendo standard comuni, può avere simboli semplificati o adattati al display |
| Rischio tipico | Leggere poco la legenda o usare una carta vecchia | Affidarsi troppo allo schermo e dimenticare che un dettaglio può essere nascosto dal livello di zoom |
Qui il punto non è stabilire quale supporto sia “migliore”. Io li tratto come strumenti diversi per lo stesso compito: uno mi dà la visione stabile dell’insieme, l’altro mi aiuta a gestire il dettaglio in tempo reale. Se però la carta è vecchia o il sistema è impostato male, anche il simbolo più chiaro diventa poco affidabile. E qui arriviamo agli errori che vedo più spesso.
Gli errori più comuni quando si interpreta la carta
- Leggere la profondità come se fosse il margine sotto la chiglia. In realtà devo sempre confrontarla con pescaggio, marea e assetto dell’unità.
- Ignorare il datum delle profondità. Il riferimento del fondale cambia il significato del numero che vedo sulla carta.
- Usare una scala troppo piccola per un tratto stretto. Più mi avvicino a costa, porti e secche, più serve dettaglio.
- Trattare tutte le boe come se fossero uguali. La funzione del segnalamento conta più della sua sola presenza.
- Dimenticare gli aggiornamenti. Una boa spostata o un nuovo relitto possono cambiare la lettura di un passaggio.
- Confondere il simbolo con la sicurezza assoluta. Un segno indica una condizione cartografata, non una garanzia per ogni momento di marea e traffico.
Se devo essere diretto, questo è il punto in cui molti principianti sbagliano: considerano la carta come un’immagine statica, quando invece è una rappresentazione tecnica che va verificata. Per questo la lettura corretta non finisce sul simbolo, ma porta alla decisione operativa.
Il metodo che uso per trasformare la legenda in una rotta sicura
Quando preparo una traversata, seguo una sequenza molto concreta. Non è elegante, ma funziona perché mi obbliga a passare dai segni alla navigazione reale.
- Scelgo la scala giusta per l’area in cui sto navigando: costa, ingresso porto, secca o canale stretto richiedono più dettaglio.
- Controllo la legenda e individuo subito profondità, ostacoli, limiti e segnalamenti.
- Verifico il riferimento delle profondità e lo confronto con pescaggio, marea e margine che voglio tenere.
- Riconosco eventuali aree soggette a divieti o restrizioni, perché non tutte le zone “libere” lo sono davvero per il mio uso.
- Confronto la carta con la situazione reale e con gli aggiornamenti disponibili, soprattutto se sto entrando in una zona frequentata o poco profonda.
Il richiamo agli Avvisi ai naviganti, sul sito dell’Istituto Idrografico della Marina, è il promemoria più utile che porto sempre dietro questa sequenza: una carta corretta vale molto di più di una carta elegante ma non aggiornata. Quando la simbologia è chiara e il supporto è mantenuto bene, la navigazione diventa più leggibile e meno reattiva. E proprio questa è la differenza che conta in mare.
La regola che tengo sempre a mente prima di fidarmi di un simbolo
La sintesi è semplice: un segno vale solo se so cosa indica, su quale supporto compare e con quale aggiornamento lo sto leggendo. Per questo io non mi fermo mai alla figura in sé; verifico il contesto, controllo il dettaglio tecnico e poi decido se il passaggio resta dentro il mio margine di sicurezza.
Nel 2026 questo approccio è ancora il più solido, perché il quadro internazionale della cartografia nautica continua a ruotare attorno a standard comuni e a una simbologia che deve restare leggibile sia su carta sia su schermo. Se mantieni questa disciplina, i segni smettono di essere un codice oscuro e diventano quello che devono essere: uno strumento pratico per navigare con più controllo, meno dubbi e più margine di scelta.
