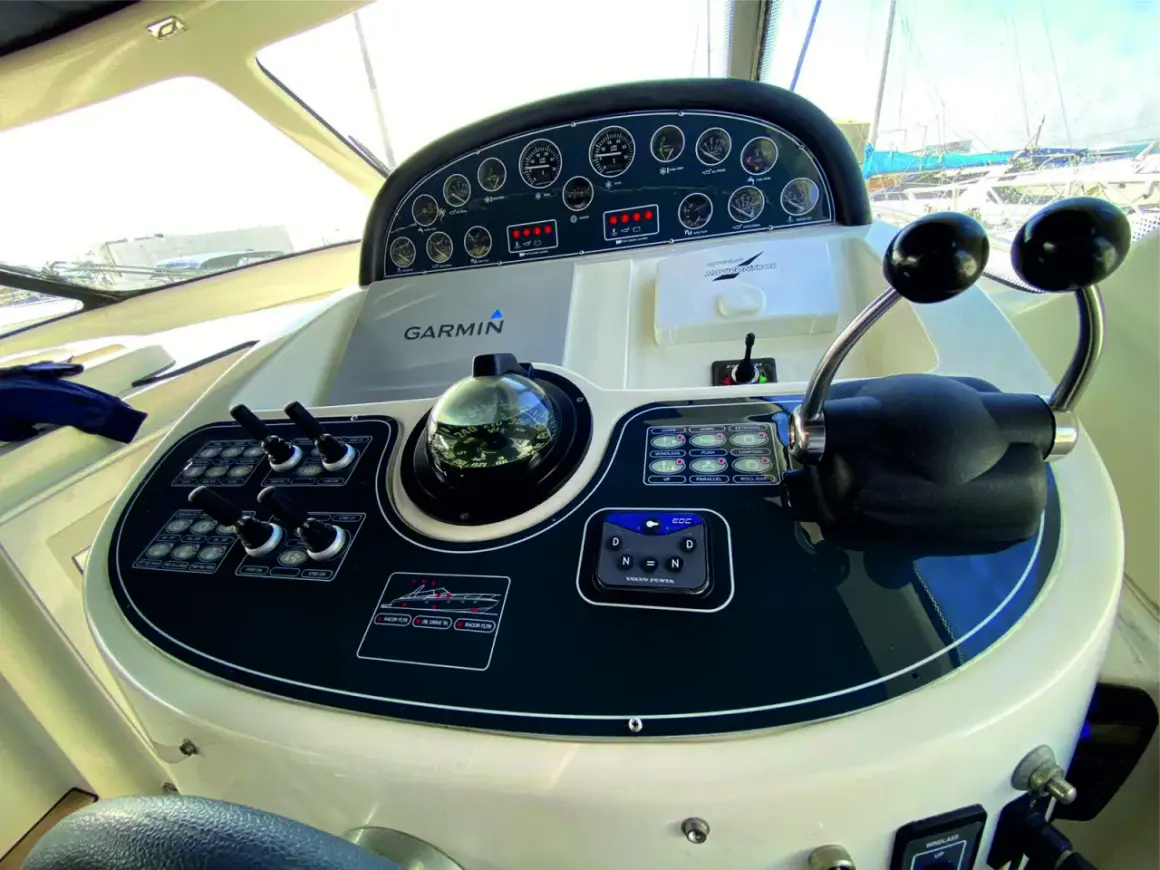

Un buon cruscotto cambia il modo in cui si governa la barca: tutto è più leggibile, più rapido da usare e meno esposto a errori. In un progetto di cruscotto barca fai da te il punto non è solo farlo bello, ma costruire una plancia che resti ordinata, ispezionabile e affidabile con sale, vibrazioni e umidità. Qui trovi come progettare il layout, quali materiali reggono davvero, come impostare cablaggi e protezioni e quali dettagli evitano di rifare il lavoro dopo una sola stagione.

Le funzioni che non devono mancare sulla plancia

Io parto sempre da una domanda semplice: cosa deve leggere e comandare il timoniere senza togliere gli occhi dall’acqua? Se il cruscotto serve a motore e impianti di bordo, le informazioni davvero utili sono poche ma precise: giri motore, temperatura, pressione olio, livello carburante, tensione batteria, spie di allarme e, se presente, il controllo delle utenze principali come luci, pompa di sentina e servizi di navigazione.

Il rischio più comune è l’effetto “albero di Natale”: troppi strumenti, troppe icone, troppi interruttori. Su una barca piccola conviene puntare su una gerarchia molto netta, con i comandi usati al volo in prima fila e il resto in un secondo livello. Io lascio sempre spazio per almeno un 20% di espansione futura, perché tra plotter, presa USB, voltmetro, indicatore acqua e qualche allarme aggiuntivo il pannello si riempie in fretta.

• Essenziali: accensione, stop, controllo motore, tensione, allarmi visivi e acustici.
• Utenze operative: luci di via, ancoraggio, pompe, prese di servizio, blower se presente.
• Funzioni utili ma non indispensabili: USB, voltmetro secondario, luce plancia, ora motore, retroilluminazione regolabile.

Se il pannello deve anche accogliere una nuova rete di bordo, conviene stabilire prima se il progetto resterà semplice oppure se dovrà parlare con strumentazione e motore in modo più evoluto: da lì dipende quasi tutto il resto.

Scegliere tra analogico, digitale o ibrido

Su questo punto io resto molto concreto: non esiste la soluzione “migliore” in assoluto, esiste quella più sensata per la barca che hai davvero. Un impianto vecchio con motore semplice non ha bisogno di complicazioni; una barca recente, invece, può beneficiare molto di una gestione digitale ben fatta. Il compromesso più equilibrato, nella maggior parte dei casi, è un sistema ibrido con alcuni strumenti classici e un display centrale per i dati principali.

Se devo dare un consiglio netto, io scelgo l’ibrido quando voglio affidabilità visiva e manutenzione semplice, mentre vado sul digitale solo se il motore e il budget lo giustificano davvero. La scelta del formato influenza anche materiali, tagli e cablaggio, quindi conviene chiuderla prima di comprare i componenti.

Materiali e finiture che resistono davvero a sale, sole e vibrazioni

Qui io evito il bricolage “da interno casa”. In barca il pannello lavora in un ambiente aggressivo, quindi il materiale deve resistere a umidità, raggi UV, micro-vibrazioni e pulizie frequenti. Se la plancia prende spruzzi o sta all’aperto, non basta che il materiale sia bello: deve restare stabile nel tempo e non imbarcarsi, gonfiarsi o opacizzarsi in fretta.

Per la maggior parte delle barche da diporto io mi orienterei su compact HPL o su un composito plastico ben rifinito. Se uso il legno, lo tratto come un componente nautico vero: bordi sigillati, fori protetti, vernice o laminazione coerente, nessuna tolleranza al lavoro approssimativo. Questa scelta apre direttamente il tema più delicato, cioè cablaggio e protezioni.

Cablaggio e protezioni che fanno la differenza

Qui non si improvvisa. Un pannello ben costruito può sembrare perfetto davanti e nascondere un caos dietro: è il classico errore che funziona in porto e si rompe alla prima giornata di mare formato. Io tratto il cablaggio come la vera struttura del progetto, perché è lì che si gioca la sicurezza.

Le regole pratiche che seguo sono poche ma rigorose: rame stagnato intrecciato, capicorda marini crimpati bene, protezione su ogni positivo e distribuzione ordinata con busbar dedicati per positivo e negativo. Per i circuiti critici tengo la caduta di tensione molto bassa, in genere intorno al 3%, mentre per quelli meno sensibili posso accettare fino al 10%. La sezione del cavo la scelgo sempre in base a corrente e lunghezza reale del percorso, non solo al consumo dichiarato dell’utenza.

1. Disegna lo schema prima di toccare il trapano: ogni utenza deve avere il suo ramo, il suo comando e la sua protezione.
2. Metti il fusibile o l’interruttore automatico sul lato positivo, il più vicino possibile alla sorgente. Se il conduttore parte direttamente da batteria o sorgente equivalente, io considero il limite dei 175 mm circa come riferimento pratico da non superare senza motivo.
3. Usa un blocco fusibili per le utenze di plancia e una barra di distribuzione per i negativi, così il retro resta leggibile e servibile.
4. Separa le utenze sensibili, come elettronica e luci di navigazione, dai carichi più sporchi come pompe e ventilazione, perché il disturbo elettrico si sente più di quanto molti credano.
5. Lascia la pompa di sentina automatica alimentata anche con lo staccabatteria spento, ma sempre con la sua protezione dedicata.
6. In zona motore o vicino a vapori infiammabili, scegli componenti con protezione adeguata per ambiente marino e possibilità di uso in presenza di esalazioni.

Un dettaglio che sembra piccolo ma non lo è: etichetta ogni filo e lascia il pannello accessibile sul retro. La manutenzione non deve diventare una caccia al tesoro, soprattutto dopo la prima stagione.

Montaggio e collaudo senza rifare il lavoro due volte

Quando arrivo alla fase pratica, io non taglio mai subito il pannello definitivo. Prima preparo una dima in cartone o in compensato sottile, la monto in console e verifico la posizione dalla postazione reale di guida. È il modo più semplice per scoprire se un interruttore è troppo in basso, se il display abbaglia o se una manopola finisce dietro al volante o alla timoneria.

1. Rilevo misure e fori esistenti, poi disegno una dima con la nuova disposizione.
2. Simulo il pannello con strumenti e interruttori provvisori, così vedo subito se il layout funziona.
3. Taglio e rifinisco con seghetto, tazza o CNC, ma sempre con prova a secco prima del montaggio finale.
4. Pre-cablaggio a banco: io preferisco assemblare fuse block, busbar, massa e morsetti fuori dalla barca, dove si lavora meglio.
5. Montaggio finale: uso viteria inox, rondelle adeguate e sigillante solo dove serve davvero, non ovunque.
6. Collaudo in tre passaggi: continuità, polarità e funzionalità sotto carico, poi prova in banchina e infine uscita breve.

Il collaudo non è un optional. Verifico sempre che ogni spia si accenda come previsto, che la retroilluminazione sia leggibile al buio e che nessun cavo scaldi in modo anomalo dopo alcuni minuti di esercizio. Se qualcosa non torna a terra, in mare la situazione peggiora, non migliora.

Gli errori che vedo più spesso in un pannello fatto in casa

Ci sono errori ricorrenti che vedo anche in lavori ben rifiniti. Il problema non è tanto estetico quanto funzionale: un pannello può sembrare professionale e fallire proprio dove serve di più. Le sviste più frequenti sono quasi sempre le stesse.

• Troppi comandi insieme: una plancia piena sembra completa, ma diventa lenta da leggere e più facile da sbagliare.
• Protezione lontana dalla sorgente: un corto circuito lavora prima di un cavo sottodimensionato, e il cavo non perdona.
• Connettori economici o non stagnati: reggono all’inizio, poi l’ossidazione entra dalla prima goccia d’acqua salata.
• Nessun accesso sul retro: quando serve sostituire un relè o un interruttore, smonti metà console.
• Luci troppo forti di notte: una plancia abbagliante rovina la visione e stanca molto più di quanto sembri.
• Nessuno spazio per il futuro: tra un anno vuoi aggiungere AIS, VHF o un display dati e non hai più un solo foro libero.

Io aggiungo sempre un’altra cautela: se il progetto tocca batterie al litio, caricabatterie evoluti, 230 V di banchina o integrazione profonda con l’elettronica motore, il margine d’errore si assottiglia molto. In quei casi il fai da te resta possibile, ma solo se sai davvero misurare, documentare e verificare ogni passaggio.

Quando il fai da te conviene davvero e quando fermarsi

Per una barca con impianto 12 V semplice, motore lineare e spazio sufficiente dietro la consolle, il lavoro in autonomia ha molto senso. Si risparmia, si personalizza il layout e si ottiene una plancia costruita intorno al proprio modo di navigare. In questi casi un progetto ben fatto può stare, in modo realistico, tra 300 e 1.200 euro per un upgrade completo di fascia media, mentre una soluzione più essenziale può rimanere sotto i 300-500 euro se molti componenti sono riutilizzabili.

Io mi fermerei e chiederei supporto tecnico se devo intervenire su 230 V, se la barca ha un sistema di gestione batterie complesso, se il motore dialoga con reti dati che non conosco bene o se il quadro va installato in un punto esposto a vapori e umidità senza accesso agevole. Un cruscotto ben progettato non è quello che impressiona al primo sguardo: è quello che continua a funzionare, si capisce al buio e si ripara senza smontare mezzo bordo. Se tengo a mente questo criterio, il risultato finale è più solido, più sicuro e molto più vicino a come una barca dovrebbe davvero essere pensata.
