L’alternatore di bordo non è un pezzo da collegare “e basta”: è il punto in cui motore, batterie e carichi iniziano a parlarsi davvero. Se il cablaggio è corretto, la ricarica è stabile, le batterie durano di più e l’impianto resta leggibile anche quando a bordo ci sono più banchi o un regolatore evoluto. Qui trovi una guida pratica per capire lo schema giusto, scegliere tra collegamento diretto e dispositivi di ripartizione, dimensionare i cavi e evitare gli errori che rovinano più spesso un impianto nautico.

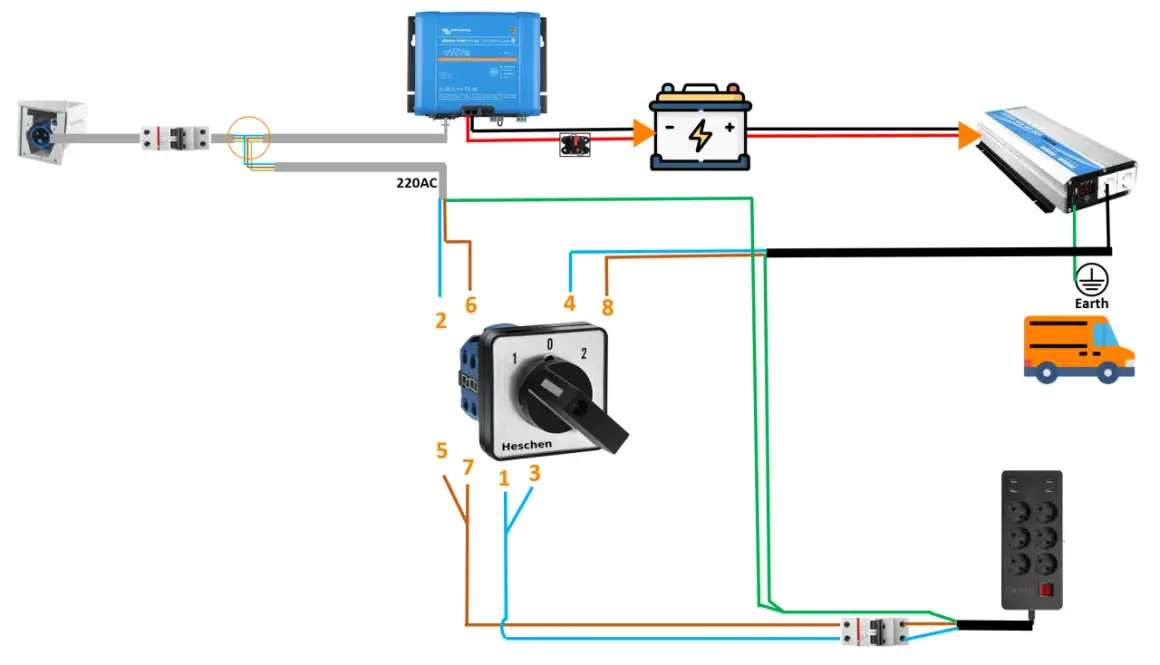

Come leggere lo schema base dell’alternatore

Io parto sempre da una regola semplice: l’alternatore non ricarica “la barca”, ricarica un circuito preciso. Se quel circuito non è chiaro, il risultato è quasi sempre una batteria che vede una tensione diversa da quella reale, oppure un regolatore che legge male il banco e chiude la carica troppo presto.

Se il regolatore è interno

Con il regolatore interno, lo schema più lineare è anche il più leggibile: uscita positiva dell’alternatore verso il banco previsto, massa ben fatta e linea di eccitazione collegata in modo corretto al circuito di accensione. È il caso tipico delle installazioni semplici, dove un solo motore alimenta una batteria di avviamento e magari un secondo ramo dedicato ai servizi.

Qui l’errore classico è trattare il positivo come l’unico cavo importante. In realtà, se il negativo è povero o la spia carica non lavora come deve, l’alternatore può partire male o regolare in modo incoerente. Quando controllo un impianto, io guardo sempre insieme positivo, massa e segnale di eccitazione.

Se il regolatore è esterno

Con un regolatore esterno entrano in gioco altri due fili che cambiano tutto: il sense, che misura la tensione nel punto giusto, e il field, cioè il circuito di eccitazione del rotore. Qui l’errore più costoso è portare il sense sul lato sbagliato di un isolatore o troppo vicino all’alternatore, così il regolatore “crede” che la batteria sia più carica di quanto sia davvero.

In pratica, lo schema corretto non si decide guardando solo l’alternatore, ma l’intero percorso fino al banco batteria. Ed è proprio qui che cambia la scelta tra collegamento diretto, isolatore e sistemi di parallelo.

Quando basta il collegamento diretto e quando serve un isolatore

Io separo sempre tre casi: impianto semplice, doppio banco con separazione stabile e ricarica evoluta con chimiche diverse. La soluzione giusta non è la più “tecnologica”, ma quella che mantiene tensione corretta e manutenzione semplice.

Con un isolatore a diodi il dettaglio davvero importante è la lettura della tensione: il regolatore o il filo di sense devono vedere il lato batteria, non il lato alternatore, altrimenti la caduta del diodo falsifica il controllo della carica. È il punto in cui vedo più errori nei refit, soprattutto quando qualcuno monta il componente “come capita” e poi si lamenta della ricarica incompleta.

Se l’impianto è piccolo e pulito, il collegamento diretto è perfetto. Se invece hai due banchi e vuoi preservare la batteria di avviamento, l’isolatore o un relè parallelatore hanno senso. Quando entra in scena il litio, però, io alzo subito il livello di attenzione: non basta più un semplice ramo di carica, serve una logica precisa.

Cavi, fusibili e sezionatore vanno dimensionati insieme

Un alternatore può essere ottimo, ma se il cavo è sottodimensionato o senza protezione il sistema resta fragile. La regola è semplice: il fusibile protegge il cavo, non l’alternatore. Per questo lo piazzo il più vicino possibile alla sorgente di energia, con un percorso ordinato e senza tratte esposte inutilmente lunghe.

Come ordine di grandezza, su un impianto 12 V marino con tratte brevi vedo spesso queste famiglie di dimensionamento: fino a circa 40 A, cavi nell’area 10-16 mm²; intorno a 70-100 A, spesso 25 mm²; sopra i 100-150 A, 35-50 mm² o più, soprattutto se la tratta cresce. Non è una tabella da copiare alla cieca: il valore corretto dipende dalla lunghezza reale, dalla caduta di tensione accettabile e dal manuale dell’alternatore.

Io applico anche un’altra regola pratica: se il cavo positivo supera i 3-4 metri, il tema della caduta di tensione diventa molto serio. A 12 V, qualche decimo di volt perso per strada è già abbastanza per alterare il comportamento del regolatore e la lettura del banco batteria.

Il ritorno negativo deve essere coerente con il positivo, non un ripiego lasciato al caso. Anche i capicorda, le pressature e il fissaggio meccanico contano: un cavo che vibra, sfrega o tira sui terminali prima o poi crea un guasto, anche se la sezione nominale è giusta.

Un sezionatore marino può essere costruito per correnti importanti, anche nell’ordine di 275 A continui e oltre 400 A per pochi minuti in alcuni modelli dedicati, ma questo non significa che si possa scollegare l’impianto sotto carica senza pensarci. Se alternatore e motore sono ancora in funzione, io non apro mai il circuito alla cieca: prima porto tutto in sicurezza, poi seziono.

Quando il cablaggio è solido, il problema si sposta quasi sempre sulle abitudini di montaggio. Ed è lì che gli errori diventano costosi.

Gli errori che fanno scaldare o rovinare l’impianto

Il guasto più comune che vedo non è un alternatore “rotto”, ma un impianto disegnato male attorno ad esso. Il sintomo può essere una carica lenta, una batteria che non arriva mai davvero piena, oppure un cavo che diventa caldo dopo pochi minuti di navigazione.

• Aprire il sezionatore con il motore in carica: può generare sovratensioni e stressare alternatore, regolatore e utenze sensibili.
• Mettere il sense nel punto sbagliato: il regolatore legge una tensione più alta o più bassa della reale e la carica viene anticipata o ritardata.
• Usare il partitore come se fosse neutro: la caduta di tensione va compensata, altrimenti la batteria non arriva al livello previsto.
• Dimenticare la massa: un ritorno negativo debole produce gli stessi problemi di un positivo sottodimensionato.
• Lasciare i cavi senza supporto: la vibrazione marina lavora contro il metallo, i terminali e i passaggi a paratia.
• Trattare il banco servizi come una batteria qualunque: se chiede tanta energia, il profilo di carica deve essere coerente.

Un altro errore che incontro spesso è la confusione tra cavo di eccitazione e cavo di potenza. Il primo serve a far partire e governare il regolatore; il secondo porta energia vera al banco. Se li si scambia, o si alimenta il regolatore in modo improprio, il sistema può sembrare vivo ma lavorare male.

Se hai batterie servizi, litio o due motori, cambia la logica

Su una barca piccola con una sola batteria avviamento il tema è abbastanza lineare. Ma quando entrano in scena un banco servizi, un secondo motore o una batteria al litio, io smetto di ragionare per singolo componente e penso per flussi di energia.

Piombo, AGM e gel

Con queste chimiche l’alternatore può lavorare bene se il profilo di carica è coerente. In molti impianti il bulk e l’assorbimento si muovono in un’area di circa 14,1-14,4 V, mentre il mantenimento sta spesso fra 13,2 e 13,8 V. La differenza la fanno i tempi, la qualità del regolatore e il punto in cui viene letta la tensione, non solo il numero stampato sulla scheda tecnica.

Se il banco servizi è lontano dal motore, il relè parallelatore può funzionare bene su impianti medi, ma il DC-DC diventa più interessante quando la tratta è lunga o quando voglio un profilo più stabile. In questi casi, la semplicità non deve far perdere controllo.

Leggi anche: BMS batteria in barca - Guida completa all'impianto litio

Litio

Con il litio il ragionamento cambia. Un banco LiFePO4 può accettare corrente elevata, ma non ama essere alimentato “alla cieca” da un alternatore non gestito: il regolatore deve essere compatibile, il BMS va considerato nel progetto e, nei sistemi più delicati, un DC-DC o un limitatore di corrente rende tutto più stabile.

Io non chiudo mai il tema con un semplice cavo più grosso. Prima verifico profilo di carica, protezione dell’alternatore e comportamento del BMS, soprattutto se il banco può scollegarsi di colpo durante la carica. È una situazione che in barca non va trattata come un dettaglio, perché una disconnessione improvvisa può creare picchi indesiderati.

Con due motori o due banchi separati, la regola è la stessa: ogni alternatore deve avere un percorso principale chiaro, e l’eventuale accoppiamento tra batterie va deciso in modo esplicito, non lasciato al caso del cablaggio precedente. Quando i flussi sono ordinati, anche la diagnosi futura diventa molto più semplice.

La prova che mi dice se l’impianto è davvero pronto

Prima di considerare chiuso il lavoro, io faccio sempre una verifica finale molto concreta. Non mi basta che la spia si spenga: voglio vedere tensione, comportamento dei cavi e coerenza del banco batteria con il motore in moto.

1. Controllo che tutti i collegamenti siano serrati e che non ci siano terminali scoperti o a contatto con superfici calde.
2. Verifico che il positivo, il negativo, il D+ e l’eventuale sense siano nel punto giusto e non invertiti.
3. Avvio il motore e misuro la tensione direttamente ai poli della batteria, non solo sull’alternatore.
4. Se il banco è al piombo, mi aspetto una salita coerente verso valori di carica tipici dell’ordine di 13,8-14,4 V; se resta molto più basso, qualcosa non torna.
5. Tocco con prudenza i cavi e i capicorda dopo alcuni minuti: se scaldano in modo evidente, c’è quasi sempre una sezione errata, un contatto mediocre o una caduta di tensione eccessiva.
6. Solo dopo questa prova considero l’impianto pronto per l’uso normale.

La differenza tra un impianto “che funziona” e un impianto affidabile sta spesso in questa verifica finale. La ricarica di bordo non si giudica dalla potenza dichiarata dell’alternatore, ma da come arriva davvero energia alle batterie quando motore, carichi e navigazione cambiano ritmo.

Se vuoi una linea guida semplice da ricordare, è questa: schema chiaro, tensione letta nel punto giusto, protezione corretta e cavi dimensionati per la corrente reale. Su una barca, questi quattro elementi fanno più differenza di qualunque soluzione improvvisata.
