La spinta di una nave non dipende solo dal motore: conta il modo in cui l’energia arriva all’acqua, come si comportano carena e asse, e quanto bene l’elica lavora nel suo campo reale di utilizzo. In questo articolo chiarisco come funziona l’elica navale, quali tipi si incontrano più spesso, come si sceglie il passo giusto e quali segnali indicano che l’impianto sta perdendo efficienza. È la parte della barca che molti danno per scontata, ma che incide direttamente su consumi, manovrabilità, rumore e affidabilità.
I punti che contano davvero nell’impianto di propulsione
- L’elica trasforma la coppia del motore in spinta: se il dimensionamento è sbagliato, la perdita si sente subito su consumi e prestazioni.
- Passo fisso, passo variabile ed elica intubata rispondono a esigenze diverse; non esiste una soluzione “migliore” in assoluto.
- Rumore, vibrazioni, cavitazione e mancato raggiungimento dei giri nominali sono segnali da leggere insieme, non singolarmente.
- La manutenzione utile parte da carena pulita, controllo della linea d’asse e verifica delle pale dopo urti o stagioni intense.
- Su una barca usata, io guardo sempre prova in mare, regime massimo, vibrazioni e storico degli interventi prima dell’estetica.
Che cosa fa davvero l’elica sulla nave
Io considero l’elica il punto in cui motore, riduttore, asse e carena smettono di essere componenti separati e diventano un unico sistema. La sua funzione è semplice da descrivere e difficile da fare bene: deve trasformare la rotazione dell’albero in una spinta utile, senza sprecare energia in turbolenza, vibrazioni o cavitazione.

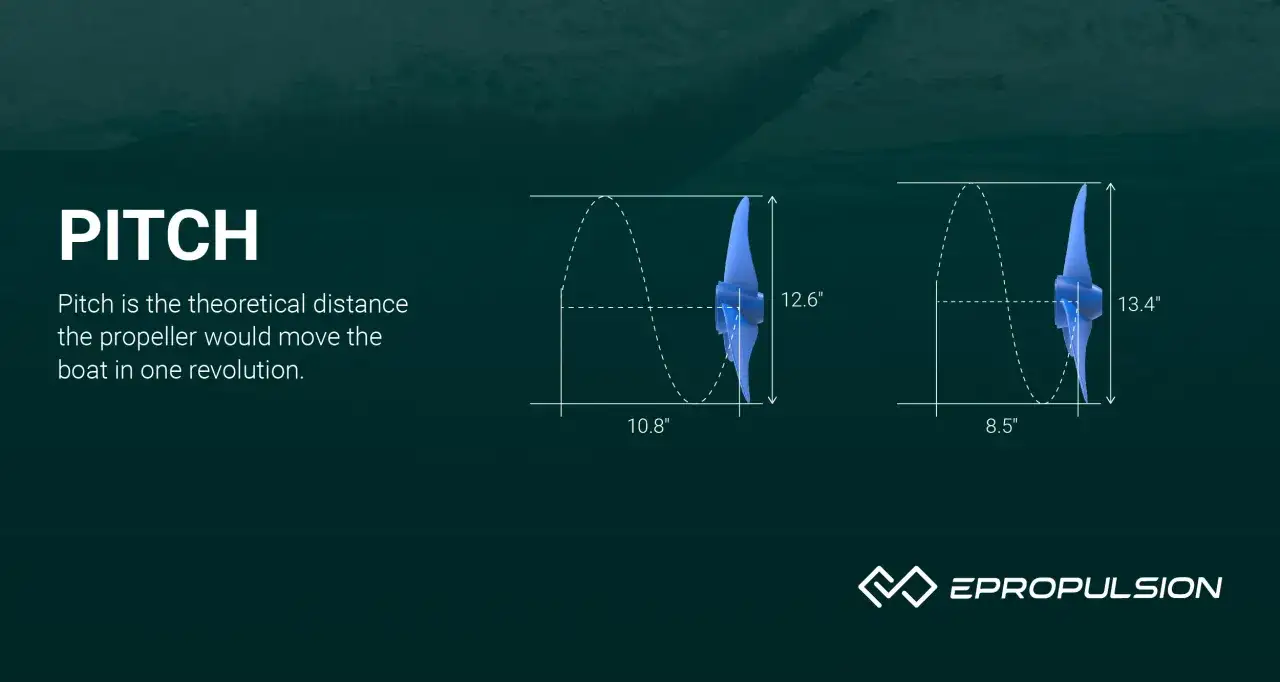

Per capirla bene conviene partire da tre parole. Il passo è l’avanzamento teorico che la pala compie in una rotazione; il diametro è la dimensione complessiva del disco spazzato dalle pale; lo slip è la differenza tra l’avanzamento teorico e quello reale, che esiste sempre perché l’acqua non è un mezzo ideale. Più la progettazione è equilibrata, più questa perdita rimane sotto controllo.
Un altro concetto che uso spesso è quello di scia o wake: l’elica non lavora in acqua ferma, ma in un flusso già disturbato dalla carena. Per questo due barche con la stessa potenza installata possono dare risultati molto diversi. Una barca leggera e ben pulita può “respirare” meglio; una barca sporca, carica o con linea d’asse non perfetta tende a chiedere più lavoro all’elica e meno al motore, con effetti immediati sul rendimento.
In pratica, una buona elica non è quella che fa solo andare forte. È quella che fa lavorare bene tutto il resto dell’impianto. Ed è proprio da qui che ha senso passare ai tipi di propulsore più usati a bordo.
Le soluzioni più diffuse a bordo e quando convengono
Nella documentazione tecnica di MAN Energy Solutions compaiono configurazioni standard a 3, 4, 5 o 6 pale e diametri anche oltre i 9 metri sulle unità maggiori: il messaggio è chiaro, non esiste una geometria valida per tutto. Conta il profilo di missione, cioè come la nave naviga davvero, non come si immagina che navighi su carta.
| Soluzione | Dove rende meglio | Vantaggi | Limiti |
|---|---|---|---|
| Elica a passo fisso | Crociera regolare, unità con regime stabile, impiego turistico o commerciale semplice | Struttura robusta, costo più contenuto, manutenzione più lineare | Meno flessibilità: il compromesso tra accelerazione, velocità e carico va deciso in fase di progetto |
| Elica a passo variabile | Traghetti, mezzi con manovre frequenti, profili di carico mutevoli, utilizzi professionali | Regolazione del passo in base alla situazione, buon controllo della spinta, grande versatilità | Maggiore complessità meccanica e costi di gestione più alti |
| Elica intubata | Rimorchiatori, pesca, lavoro a bassa velocità, alta trazione | Buona spinta a velocità ridotte, protezione del rotore, rendimento interessante in certi impieghi | Rende meno bene quando la velocità cresce e richiede un progetto coerente con lo scafo |
Una nota pratica che vale più di molte teorie: un sistema più sofisticato non vince sempre su uno più semplice. Se il motore, il riduttore e la linea d’asse sono ben abbinati, una soluzione a passo fisso può essere più sensata di una configurazione complessa ma mal tarata. Da qui nasce la domanda davvero utile: come si sceglie il passo giusto senza guardare solo ai cavalli?
Come scelgo il passo giusto senza guardare solo i cavalli
Quando valuto un impianto, parto sempre dal profilo d’uso. Una barca che fa lunghe tratte a regime costante non ha le stesse esigenze di un’unità che entra ed esce spesso dal porto, traina, lavora in basso mare o naviga con carichi molto variabili. La potenza del motore è importante, ma da sola non basta a definire l’elica corretta.
Ci sono almeno cinque fattori che considero sempre insieme:
- Regime del motore e rapporto del riduttore - se l’elica carica troppo il motore, i giri non salgono come dovrebbero e la barca sembra “frenata”.
- Diametro disponibile e immersione - una pala più grande può lavorare meglio, ma solo se c’è spazio reale e immersione sufficiente.
- Numero di pale - a parità di potenza, un’elica a tre pale tende ad avere un regime ottimale più alto di una a quattro pale; più pale non significa automaticamente più efficienza.
- Scia della carena e appendici - bulbi, flap, timone e disegno dello specchio di poppa cambiano il flusso che arriva alle pale.
- Obiettivo operativo - velocità di punta, consumi, spinta a bassa andatura, comfort o silenziosità non si ottimizzano con lo stesso assetto.
La regola pratica che uso è semplice: se il motore non raggiunge i giri nominali, l’elica è spesso troppo “pesante” oppure la carena è sporca o penalizzata da un assetto sbagliato; se invece prende giri troppo facilmente ma la barca non avanza come dovrebbe, il passo è probabilmente troppo leggero. Questa distinzione evita molti errori di diagnosi, e porta dritti ai sintomi che si avvertono in navigazione.
I segnali che l’elica non sta lavorando bene
La cavitazione è il primo problema che tendo a cercare quando sento rumore insolito o vedo un calo di efficienza. ABB ricorda che si verifica quando la pressione locale dell’acqua scende sotto la sua pressione di vapore: le bolle si formano, collassano e lasciano dietro di sé rumore, erosione e vibrazioni. In una barca questo si traduce in comfort minore e, nel tempo, in danni concreti alle pale.
| Segnale | Causa probabile | Cosa controllo per primo |
|---|---|---|
| Vibrazioni a un certo regime | Pala piegata, disallineamento, bilanciamento alterato, cuscinetti usurati | Integrità delle pale, linea d’asse, supporti e condizioni del timone |
| Rumore “ghiaioso” o molto secco | Cavitazione, aerazione, elica troppo caricata | Passo, immersione, stato della carena e bordo d’attacco delle pale |
| Consumi crescenti a pari velocità | Fouling, danni al profilo, aumento dello slip | Pulizia della carena, superficie delle pale, eventuali incrostazioni |
| Il motore non raggiunge i giri previsti | Elica troppo pesante, carena sporca, rapporto tra motore e propulsore non corretto | Regime massimo in prova, carico del motore, stato generale dell’impianto |
| Manovra lenta o poco pronta | Profilo dell’elica non adatto al servizio, usura o danni al sistema | Tipo di elica, condizioni del mozzo, eventuale presenza di elica intubata o CPP |
Quando compaiono questi segnali, io non mi fermo mai alla sola elica. Una pala consumata è un indizio, non sempre la causa unica. Se l’impianto vibra, spesso conviene controllare insieme carena, asse, riduttore e stato dei supporti: è lì che si capisce se il problema è locale o strutturale. E proprio per questo la manutenzione regolare fa una differenza enorme.
La manutenzione che allunga la vita all’impianto
Su un impianto di propulsione navale la manutenzione vera non è cosmetica. Lucidare le pale senza guardare il resto serve poco se poi la carena è sporca, il mozzo è segnato o la linea d’asse lavora fuori asse. Io preferisco un controllo ordinato, fatto nei momenti giusti, invece di interventi casuali.
| Controllo | Quando farlo | Perché conta |
|---|---|---|
| Ispezione visiva delle pale | A ogni alaggio e dopo una stagione intensa | Serve a vedere urti, pieghe, corrosione e segni di cavitazione |
| Verifica di anodi e corrosione | Con regolarità, soprattutto in acqua salata | Protegge mozzo, asse e componenti metallici vicini |
| Controllo della linea d’asse | Dopo urti, vibrazioni anomale o lavori in sala macchine | Un disallineamento piccolo può trasformarsi in rumore e usura |
| Pulizia di carena, timone ed elica | Prima della stagione e quando calano consumi o velocità | Riduce resistenza e carico inutile sul motore |
| Bilanciatura dopo riparazioni | Ogni volta che una pala è stata toccata, saldata o raddrizzata | Evita vibrazioni ricorrenti e danni progressivi ai supporti |
Un errore che vedo spesso è intervenire in modo artigianale su una pala danneggiata senza una verifica seria. Sulle eliche marine la simmetria conta moltissimo: anche un piccolo intervento fatto male può generare vibrazioni, rumore e perdita di efficienza. Per questo, quando il danno non è superficiale, io valuto sempre se conviene riparare, riprofilare o sostituire.
Quando conviene intervenire sull’elica e quando va rivisto l’intero sistema
La differenza tra un intervento utile e uno inutile sta quasi sempre nella diagnosi iniziale. Se il problema è solo sporco, una pulizia accurata e un controllo delle pale possono bastare. Se invece c’è erosione, deformazione del bordo d’attacco, cavitazione ripetuta o un rapporto errato tra motore e propulsore, limitarsi all’elica significa curare il sintomo e non la causa.
Io ragiono così: se la barca naviga bene ma ha perso un po’ di brillantezza, spesso basta ripristinare la superficie e verificare il profilo delle pale. Se invece non raggiunge mai i giri corretti, vibra a un certo regime o consuma più del previsto, allora bisogna guardare l’insieme: carena, asse, riduttore, diametro, passo e uso reale. Cambiare solo il pezzo finale senza rivedere il sistema è una scorciatoia che raramente porta lontano.
Quando sto valutando una barca usata, chiedo sempre una prova in mare con dati semplici ma affidabili: regime massimo, velocità effettiva, comportamento in accelerazione e presenza di vibrazioni. Aggiungo poi lo storico delle manutenzioni, eventuali urti o incagli e le condizioni del propulsore al momento dell’ispezione. Se questi elementi tornano, l’impianto racconta una storia coerente; se non tornano, io sospendo il giudizio fino a un controllo più approfondito.
Se devo ridurre tutto a una regola pratica, è questa: l’elica giusta non è quella che promette di più sulla carta, ma quella che fa lavorare bene la barca nel suo uso reale, con il minor spreco possibile di energia e il massimo margine di affidabilità.
